适用物料：煤炭、粮食、建材、化工、水电和冶金
价格区间：乐发∨IlII3000元/米-10000元/米
处理能力：乐发∨IlII500-2000T/H

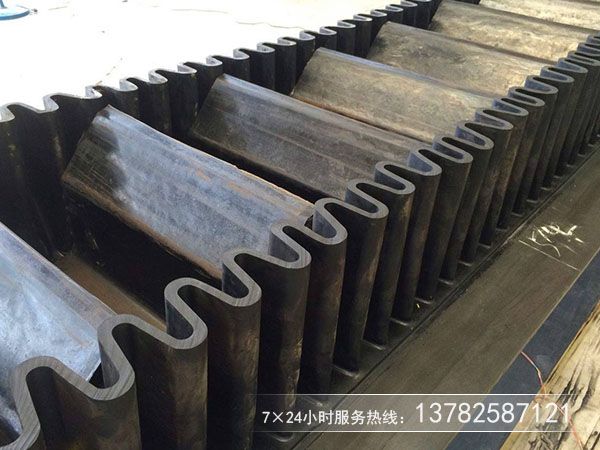

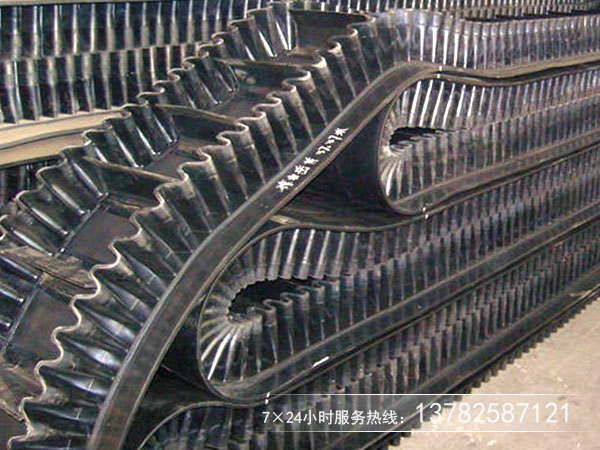

产品别名：波纹挡边皮带输送机
索要优惠报价
销售热线：
13782587121
乐发∨IlII 波纹挡边输送机可广泛用于煤炭、粮食、建材、化工、水电和冶金等部门,在环境温度为-19℃～+40℃范围内,输送堆积比重为0.5-2.5t/m3的各种散状物料。对于输送有特殊要求的物料,如高温、具有酸、碱性、油类物质或有机溶剂等成分的物料,需采用特殊的挡边输送带。
客户选定波纹挡边皮带输送机的时候，需要确定水平段距离、角度、提升高度，还需要确定波纹挡边皮带的有效宽度，需要的压带边的距离。

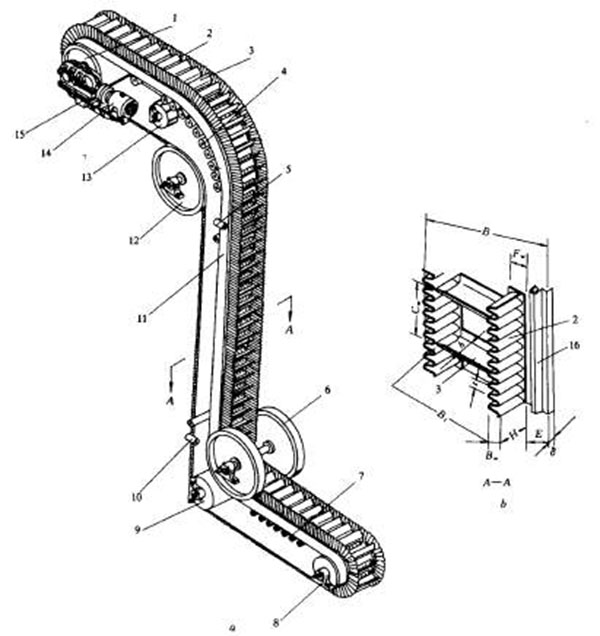

1.上水平段:为了适应不同的卸料高度的要求,头架分为低头架(头架高度H0=1000mm),中式头架(头架高度H0=1100～1500mm)和高式头架(头架高度H0=1600～2000mm)。并与之相应,在上水平段分别配用低式凸弧段机架和低式中机架支腿(配用头架高度H0=1000mm),中式凸弧段机架和中式中间架支腿(配用头架高度H0=1100～1500mm), 高式凸弧段机架和高式中间架支腿(配用头架高度H0=1600～2000mm)。
2.倾斜段:无论上水平段采用的是低式、中式、或是高式中间架支腿,倾斜段均采用低式中间架支腿。当输送机倾角β≧45°时,推荐采用Ⅱ型低式中间架支腿。
3.下水平段:下水平段采用低式中间架支腿。
乐发∨IlII
DJ系列波状挡边带式输送机基主要技术参数
|
基带宽（mm） |
挡边高（mm） |
乐发∨IlII 横板高（mm） |
乐发∨IlII 带速（m/s） |
乐发∨IlII 公称倾角（度） |
||||
|
500 |
乐发∨IlII 80 |
100 |
乐发∨IlII 120 |
乐发∨IlII 75 |
乐发∨IlII 90 |
乐发∨IlII 110 |
乐发∨IlII 0.8 乐发∨IlII 1.0 1.25 1.6 2.0 2.5 3.15 |
乐发∨IlII 0~30 35~40 45~50 55~60 65~70 75~80 乐发∨IlII 85~90 |
|
650 |
100 |
120 |
160 |
90 |
110 |
乐发∨IlII 150 |
||
|
乐发∨IlII 800 |
乐发∨IlII 120 |
乐发∨IlII 160 |
乐发∨IlII 200 |
110 |
乐发∨IlII 150 |
乐发∨IlII 180 |
||
|
1000 |
160 |
200 |
乐发∨IlII 240 |
300 |
乐发∨IlII 180 |
220 |
||
|
乐发∨IlII 1200 |
200 |
乐发∨IlII 240 |
300 |
乐发∨IlII 180 |
220 |
280 |
||
|
1400 |
240 |
乐发∨IlII 300 |
400 |
乐发∨IlII 220 |
280 |
乐发∨IlII 360 |
||
(2)模拟摩擦因数.输送机的模拟摩擦因数直接影响到驱动功率、胶带强度、逆止力矩等主要参数的确定.与普通带式输送机相比,由于采用了深槽托辊组和其他装置,在计算额定工况时,模拟摩擦因数应该考虑取较大数值.在计算逆止工况时,模拟摩擦因数关系到系统的安个性,应该取较小数值.
(3)输送带的安全系数.大倾角带式输送机发生断带事故,其危害性远比水平输送机大得多.因此,输送带的安全系数应该取较大数值.但是安全系数也不宜取值过大,因为取较大的安全系数,就意味着要选取较高规格(强度)的输送带.输送带的强度越大,必然厚度越大,其横向刚度也就越大,成槽性也就越差,超过限度时,就不能保证输送带对物料实施有效的夹持.因此,当输送带因带强太大而不能按设计要求成槽时,就必须考虑采取其他措施,既要能满足输送带强度要求,又能满足成槽性要求.
(4)输送带的下垂度.输送带的下垂度越大,输送带在趋入托辊组时的角度也就越大,物料也就越不稳定.因此,设计计算时下垂度应该选取较小值.当然,也不能取得过小,否则会使输送带强度觑榴增大而影响成槽性.
